Medir correctamente los parámetros eléctricos de una instalación no es opcional: es la base para detectar fallas antes de que ocurran, dimensionar correctamente los equipos y cumplir con las normativas de seguridad. Sin embargo, muchos tableristas e integradores eléctricos en Perú siguen trabajando sin instrumentación adecuada, confiando en mediciones puntuales con multímetros portátiles que no ofrecen monitoreo continuo.
En esta guía te explicamos los tipos de instrumentos de medición eléctrica industrial que existen, sus diferencias técnicas, y cómo elegir el correcto según tu aplicación. Todos los modelos mencionados son de la marca Rishabh, con certificación CE y UL, y los distribuimos directamente en SOLEJ.
¿Por qué necesitas instrumentos de medición fijos en tu tablero?
Un multímetro portátil mide un parámetro a la vez y requiere que alguien esté físicamente en el tablero. Los instrumentos de panel, en cambio, monitorean de forma continua y permanente. Esto permite detectar variaciones de voltaje, sobrecargas de corriente o caídas de factor de potencia en tiempo real, sin intervención humana.
Las ventajas principales de la instrumentación fija son: monitoreo continuo 24/7, lectura remota cuando incluyen comunicación Modbus o Ethernet, registro histórico de valores mínimos y máximos, alarmas configurables ante condiciones anormales, y cumplimiento de normativas que exigen medición permanente en tableros industriales.

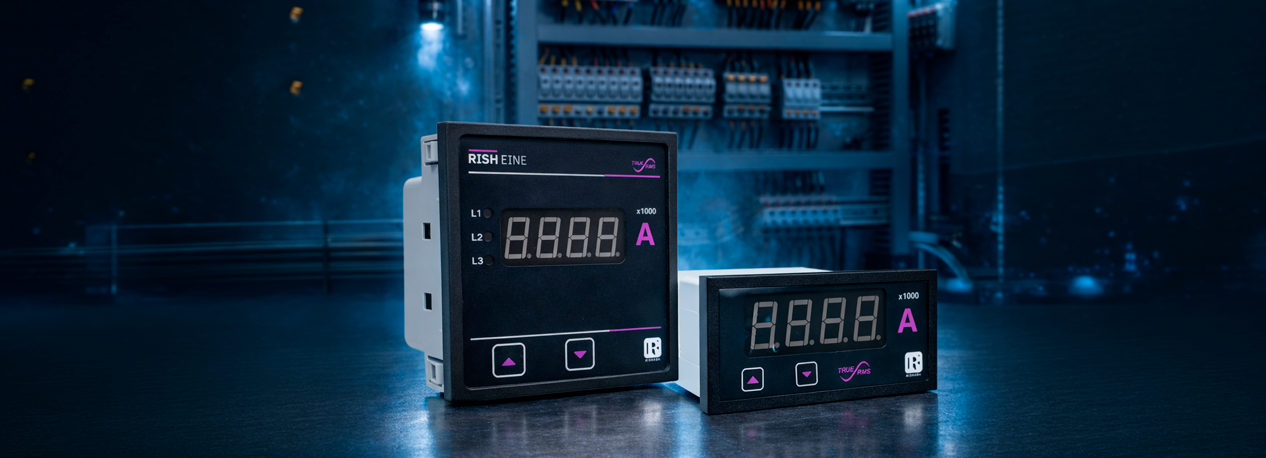

Amperímetros digitales: medición de corriente por fase
El amperímetro digital de panel es el instrumento más básico y esencial en cualquier tablero industrial. Permite visualizar la corriente que circula por cada fase del sistema eléctrico, detectando desbalances, sobrecargas o subfuncionamiento de equipos.
Los amperímetros digitales Rish EINE de Rishabh ofrecen medición True RMS con clase de exactitud 0.5, lo que significa que sus lecturas son precisas incluso con cargas no lineales como variadores de frecuencia o fuentes conmutadas. Están disponibles en formato monofásico (48×96 mm, código EP99-E1K8DH500000) y trifásico (96×96 mm, código EP99-G3K8DH5000000).
Características técnicas que los diferencian: pantalla LED de 4 dígitos de alta visibilidad, programación de TC primario desde 1A hasta 999 kA, TC secundario seleccionable entre 1A y 5A, modo auto-scroll para ver las tres fases automáticamente, protección frontal IP50, y consumo interno menor a 0.3 VA por fase.

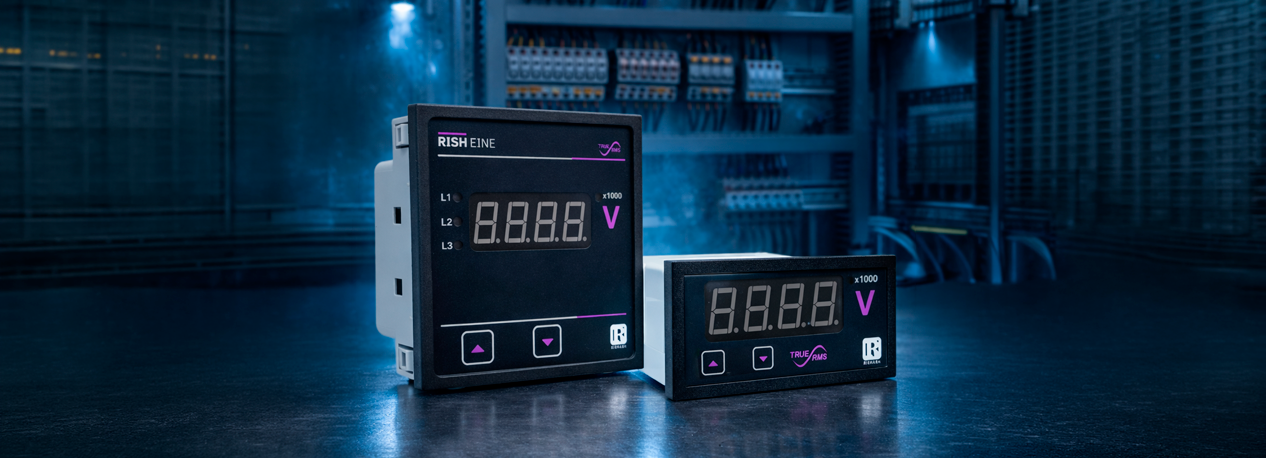

Voltímetros digitales: supervisión de tensión
El voltímetro digital de panel complementa al amperímetro monitoreando las tensiones del sistema. Una caída de tensión sostenida puede dañar motores, mientras que una sobretensión puede destruir equipos electrónicos sensibles.
Los voltímetros Rish EINE están disponibles en versión monofásica (48×96 mm, serie V, entrada 57.5-300 V L-N) y trifásica (96×96 mm, serie 3V, entrada 100-500 V L-L). Al igual que los amperímetros, ofrecen medición True RMS, clase 0.5, pantalla LED de 4 dígitos y programación de PT primario y secundario para adaptarse a distintos niveles de tensión.
Su baja profundidad de instalación (menos de 40 mm en el modelo monofásico y menos de 68 mm en el trifásico) los hace ideales para tableros compactos donde el espacio es limitado.

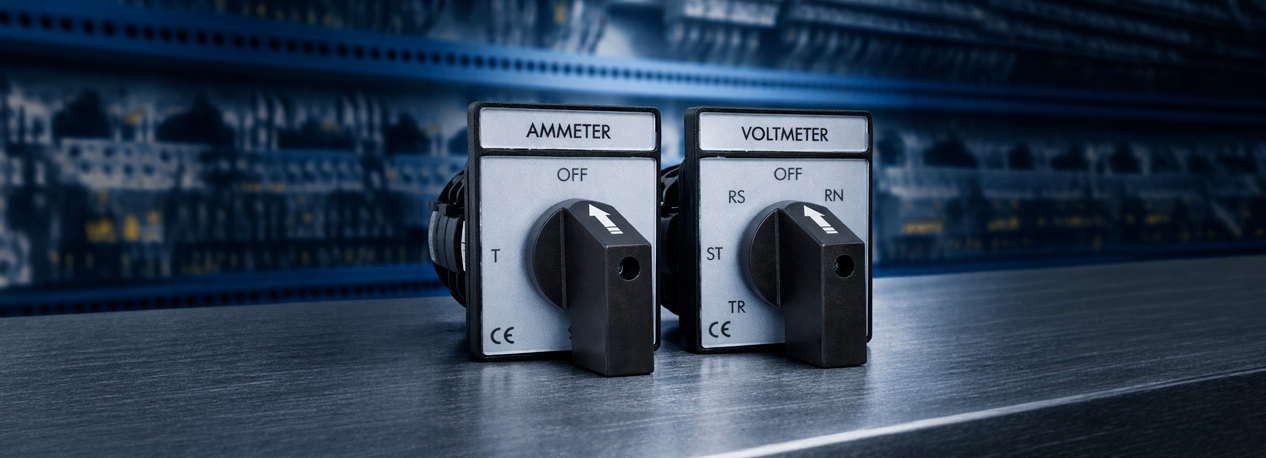

Selectores amperimétricos y voltimétricos: ahorra espacio en el tablero
Si no necesitas visualización simultánea de las tres fases, los selectores amperimétricos y voltimétricos de Rishabh permiten leer todas las fases con un solo instrumento, rotando manualmente entre ellas.
El selector amperimétrico tiene 4 posiciones (OFF-R-S-T) y se conecta a los transformadores de corriente del sistema. El selector voltimétrico está disponible en versión de 4 posiciones (OFF-RS-ST-TR, solo tensiones de línea) y 7 posiciones (agrega RN-SN-TN, tensiones de fase). Ambos operan a 16A y usan un mecanismo rotativo de levas de alta precisión.
Esta solución es económica y práctica para tableros donde el monitoreo no necesita ser continuo pero sí debe estar disponible cuando se requiera.

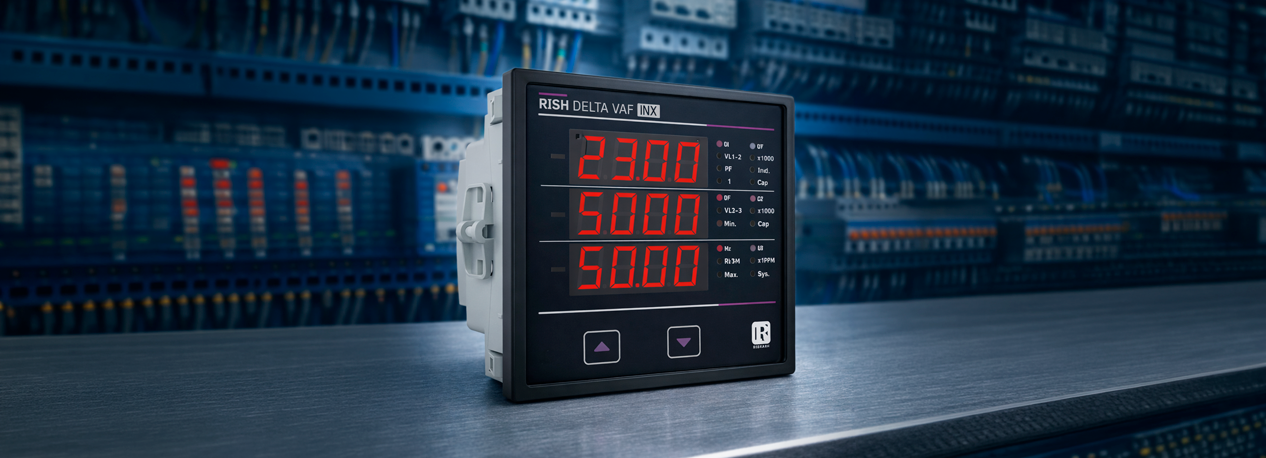

Multímetro digital VAF NX: todo en un solo instrumento
Cuando necesitas ver tensión, corriente, frecuencia y factor de potencia simultáneamente, el multímetro digital Rish Delta VAF NX es la solución más eficiente. Su pantalla LED de 3 líneas x 4 dígitos muestra tres parámetros a la vez, eliminando la necesidad de múltiples instrumentos.
Lo que hace especial a este equipo es que incluye comunicación Modbus RS485 integrada para conexión a sistemas SCADA o BMS, un relé de alarma configurable (punto de disparo, histéresis y retardo), y registro de datos que incluye valores mínimos/máximos, horas de funcionamiento y número de interrupciones.
Con precisión de ±0.5% en tensión y corriente, medición RMS real hasta el 15° armónico, y montaje estándar de 96×96 mm, es ideal para tableros de distribución, grupos electrógenos y paneles de control industrial.

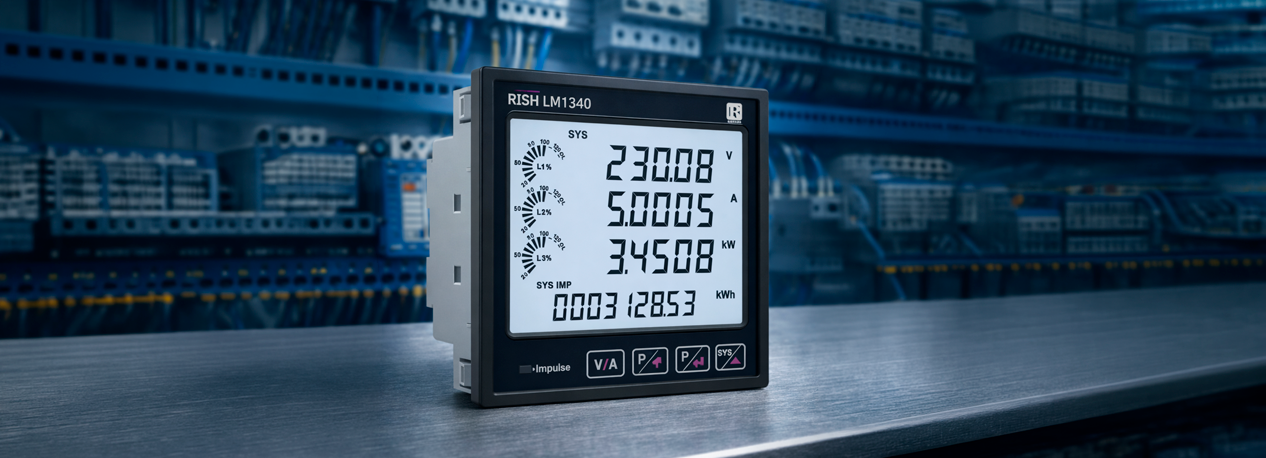

Analizador de redes LM1340: monitoreo completo con comunicación
Para aplicaciones que requieren análisis eléctrico completo, el analizador de redes Rish LM1340 mide más de 85 parámetros eléctricos: energía activa, reactiva y aparente (import/export), potencias por fase, demanda de corriente, THD y armónicos individuales hasta el 31° en voltaje y corriente.
Está disponible en tres versiones según el nivel de conectividad que necesites: Standard (sin comunicación, solo lectura local), Modbus RS485 (integración directa con PLC, SCADA o BMS), y Ethernet con Modbus TCP/IP (monitoreo remoto vía red, ideal para múltiples tableros).
Su pantalla LCD de alto contraste, carcasa en policarbonato Lexan V0 autoextinguible, protección frontal IP54 y cumplimiento IEC 61010-1 lo convierten en un equipo robusto para entornos industriales exigentes. Se recomienda para submediciones, auditorías energéticas, centros de control de motores y cualquier instalación donde se requiera trazabilidad de parámetros eléctricos.

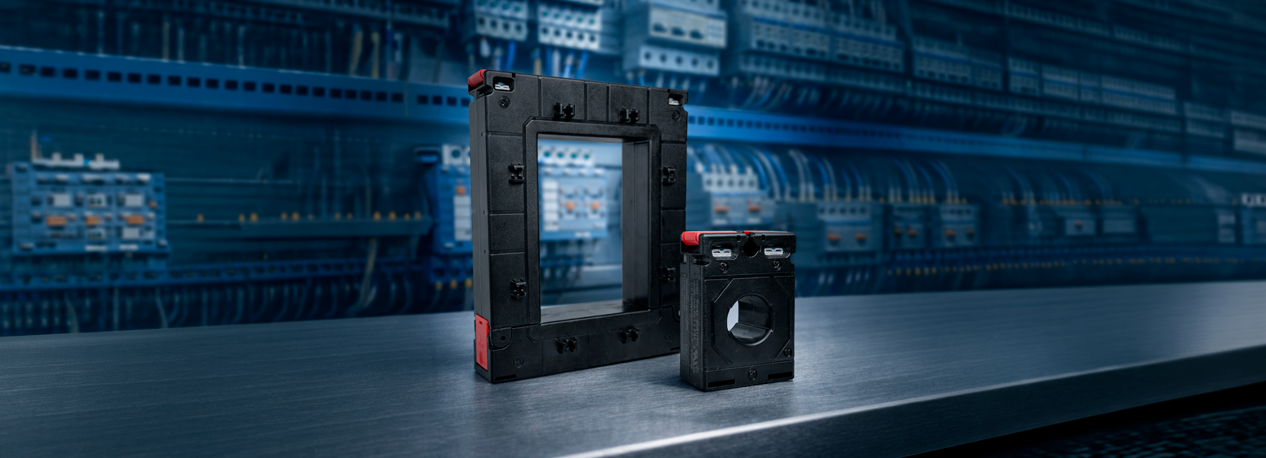

Transformadores de corriente: el complemento indispensable
Ningún amperímetro, multímetro o analizador de redes funciona sin transformadores de corriente (TC). Estos dispositivos reducen la corriente del circuito principal a un nivel seguro y medible (típicamente 5A en el secundario).
Rishabh ofrece dos familias de TC certificados UL. La serie XMER Standard de núcleo cerrado está disponible desde 50/5 hasta 300/5, con clases de exactitud 0.5 y 1, y potencias nominales de 1VA a 5VA. La serie XMER de núcleo partido (split core) permite instalación sin desconectar el circuito, disponible desde 1000/5 hasta 2000/5, con potencias de 10VA a 20VA y clase 0.5.
La elección entre núcleo cerrado y partido depende de tu instalación: si el tablero es nuevo, usa núcleo cerrado (más económico y preciso); si necesitas agregar medición a un tablero existente sin cortar la energía, el núcleo partido es la única opción práctica.
¿Cómo elegir el instrumento correcto? Guía rápida
La selección depende de tres factores: qué necesitas medir, cuánto espacio tienes en el tablero, y si requieres comunicación remota.
Si solo necesitas monitorear corriente o tensión de forma básica, un amperímetro o voltímetro Rish EINE con selector rotativo es suficiente. Si necesitas ver varios parámetros a la vez y tener alarmas, el multímetro VAF NX ofrece la mejor relación funcionalidad-costo. Y si tu instalación requiere análisis de armónicos, registro de energía o integración con sistemas de gestión, el analizador LM1340 es la opción profesional.
En todos los casos, no olvides dimensionar correctamente los transformadores de corriente según el amperaje máximo de tu instalación y verificar que la relación de transformación sea compatible con tu instrumento.
Preguntas frecuentes
¿Qué es la medición True RMS y por qué importa?
True RMS (valor eficaz real) es un método de medición que calcula correctamente el valor de corriente o tensión incluso cuando la forma de onda no es una senoidal perfecta. En instalaciones con variadores de frecuencia, rectificadores o cargas no lineales, un instrumento sin True RMS puede dar lecturas erróneas de hasta un 40%. Todos los instrumentos Rishabh Rish EINE incluyen esta tecnología.
¿Puedo conectar estos instrumentos a un PLC o sistema SCADA?
Sí, el multímetro VAF NX y el analizador LM1340 incluyen comunicación Modbus RS485 integrada. El LM1340 también está disponible con Ethernet (Modbus TCP/IP) para monitoreo remoto vía red. Los amperímetros y voltímetros básicos Rish EINE no tienen comunicación, pero puedes combinarlos con un módulo de comunicación externo.
¿Qué relación de TC necesito para mi tablero?
La regla general es elegir un TC cuya corriente primaria sea ligeramente superior a la corriente máxima esperada. Por ejemplo, si tu tablero maneja hasta 180A, un TC de 200/5 es adecuado. Si manejas hasta 800A, necesitarás un TC de 1000/5. Siempre verifica que el instrumento acepte la corriente secundaria del TC (1A o 5A).
