Un conmutador eléctrico es uno de los componentes más fundamentales en cualquier tablero de distribución o panel de control industrial. Sin embargo, la variedad de tipos disponibles (de línea, rotativos, inversores de giro, selectores) genera confusión frecuente al momento de seleccionar el modelo correcto.
En esta guía explicamos cada tipo de conmutador, para qué sirve, y cuándo usar uno u otro, con referencia directa a los modelos que tenemos disponibles en SOLEJ.
¿Qué es un conmutador eléctrico?
Un conmutador es un dispositivo de maniobra que permite seleccionar, cambiar o transferir circuitos eléctricos de forma manual. A diferencia de un interruptor simple que solo enciende o apaga, un conmutador permite elegir entre dos o más fuentes, circuitos o modos de operación.
Se instalan en la puerta del tablero eléctrico y se operan girando una perilla. Son fundamentales en sistemas de transferencia manual, control de motores, selección de instrumentos de medición y cambio entre modos de operación.
Tipos de conmutadores disponibles en SOLEJ

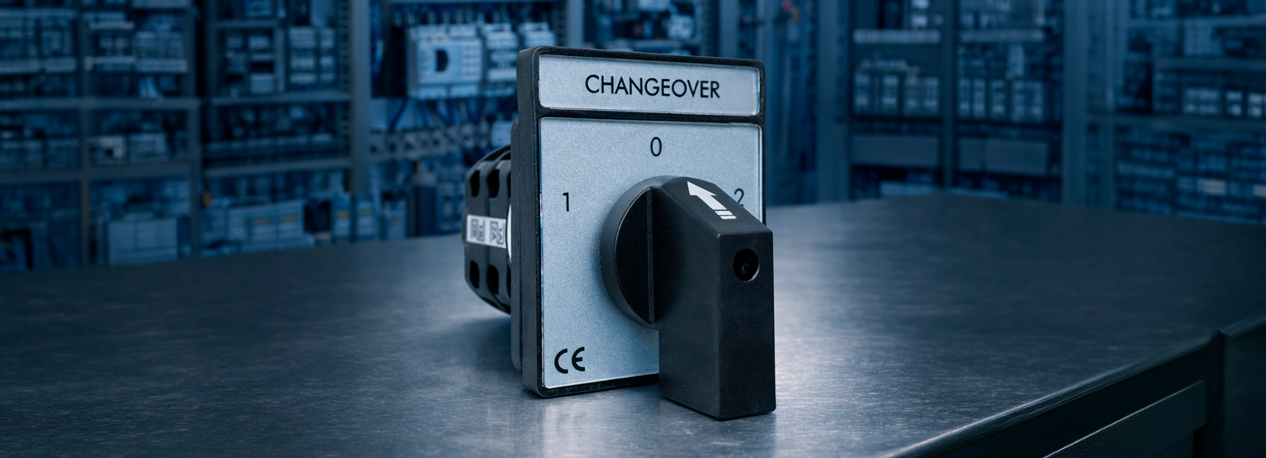

1. Conmutador de línea (1-0-2 / Changeover)
El conmutador de línea permite seleccionar entre dos fuentes de alimentación: posición 1 (fuente A), posición 0 (apagado) y posición 2 (fuente B). Es el componente esencial en sistemas de transferencia manual entre la red eléctrica principal y un generador de respaldo.
Aplicación típica: Transferencia manual red-grupo electrógeno en edificios, fábricas, locales comerciales.
Modelos disponibles en SOLEJ (marca Rishabh):
| Modelo | Configuración | Código | Precio |
|---|---|---|---|
| Conmutador de Línea | 2P 16A | 2006080 | S/ 23 |
| Conmutador de Línea | 2P 32A | 2006083 | S/ 38 |
| Conmutador de Línea | 2P 100A | 2006089 | S/ 310 |
| Conmutador de Línea | 3P 100A | 2006102 | S/ 410 |
| Conmutador de Línea | 4P 100A | 2006119 | S/ 520 |
| Conmutador de Línea | 4P 200A | 2006122 | S/ 690 |

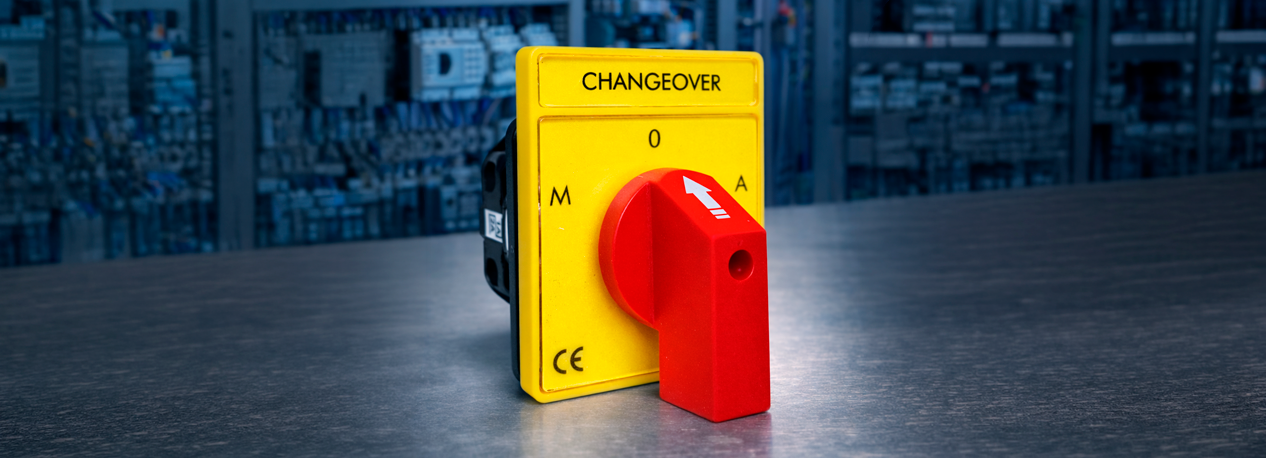

2. Conmutador M-O-A (Manual-Off-Automático)
Permite seleccionar el modo de operación de un equipo: Manual (operación directa), Off (apagado), o Automático (controlado por PLC o sistema de automatización). Es fundamental en tableros de control de bombas, ventiladores y sistemas de proceso.
Aplicación típica: Tableros de bombeo donde el operador elige entre operación manual o control automático por sensores de nivel.
Modelo disponible: Conmutador M-O-A 1P 16A, placa amarilla, Rishabh (Cod: 2006079) — S/ 22

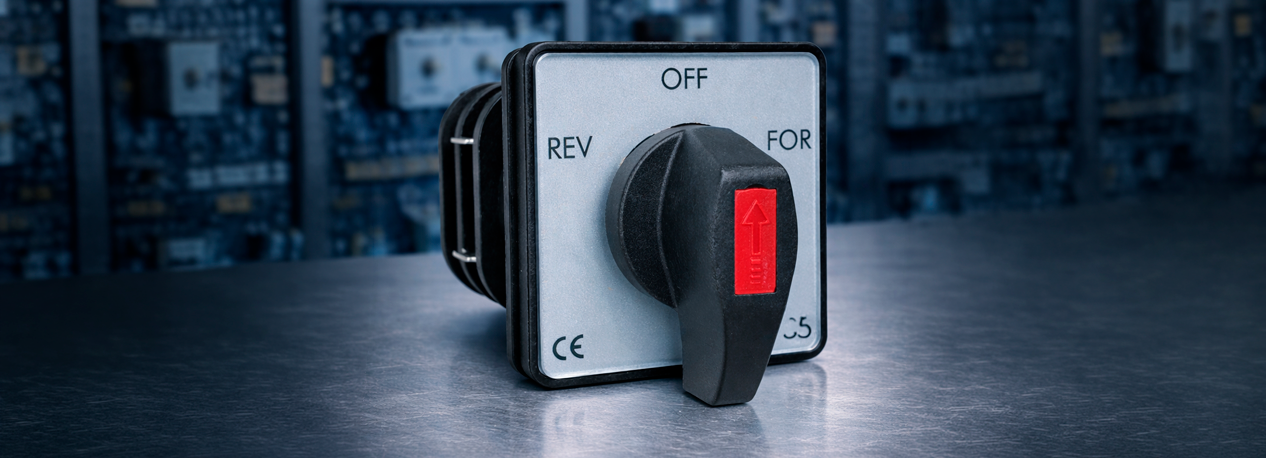

3. Inversor de giro
El inversor de giro permite cambiar el sentido de rotación de un motor trifásico intercambiando dos fases. Se usa en grúas, montacargas, bandas transportadoras, y cualquier sistema donde el motor necesite girar en ambas direcciones.
Aplicación típica: Control de dirección en motores de portones industriales, polipastos, bandas transportadoras reversibles.
Modelo disponible: Inversor de Giro RF 3P 32A, Rishabh (Cod: 2006156) — S/ 76

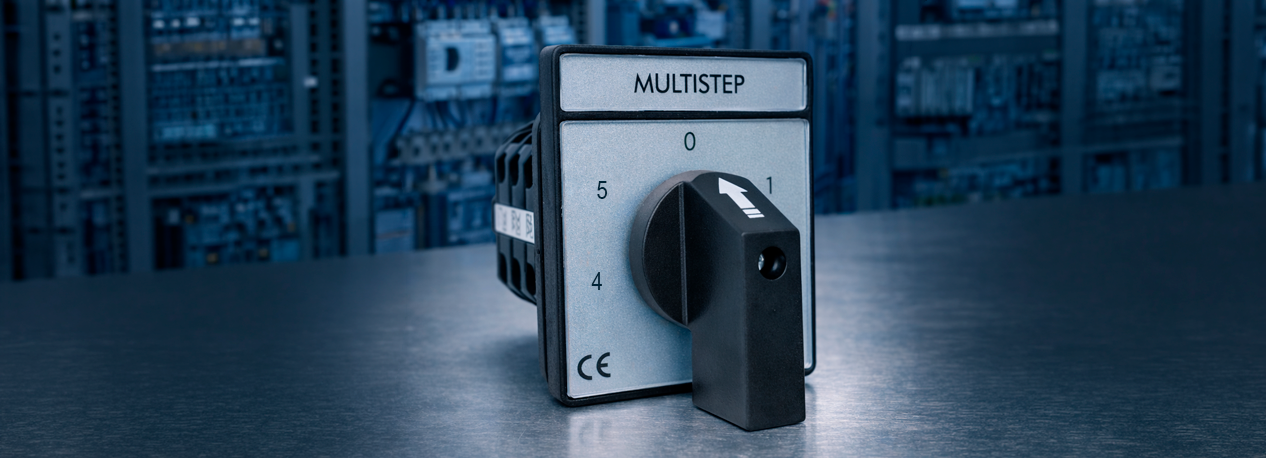

4. Selector de pasos (Multistep)
Permite seleccionar entre 3 o más posiciones (0-1-2-3). Se usa para cambiar velocidades de ventiladores, seleccionar niveles de potencia en resistencias eléctricas, o conmutar entre múltiples circuitos de iluminación.
Modelo disponible: Selector 3 Pasos 0-1-2-3, 1P, 16A, Rishabh (Cod: 2006136) — S/ 28

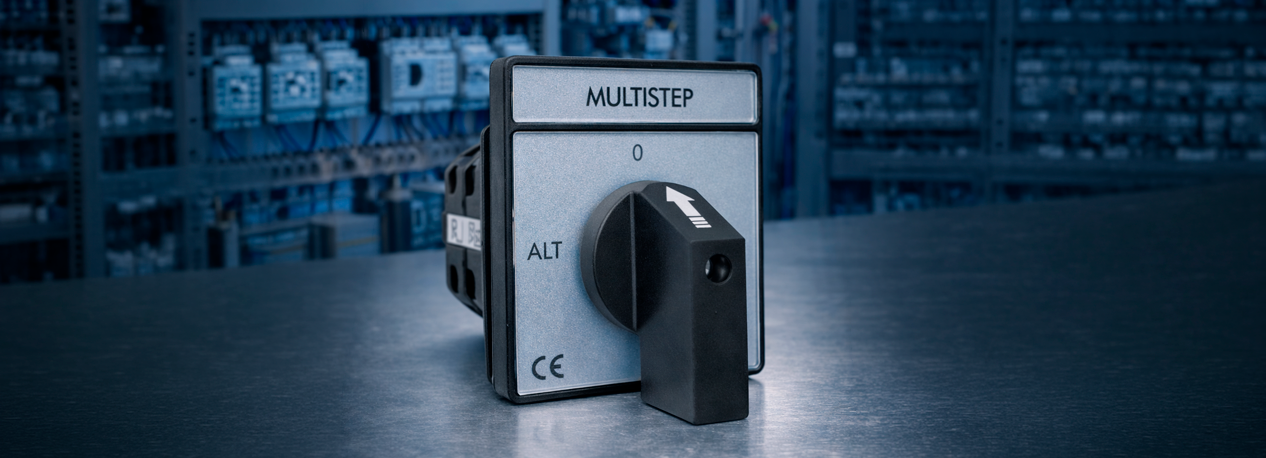

5. Selector de bombas (0-B1-B2-ALT)
Diseñado específicamente para sistemas de bombeo con dos bombas. Permite seleccionar: apagado (0), bomba 1 (B1), bomba 2 (B2), o modo alternado (ALT) donde las bombas se turnan automáticamente para distribuir el desgaste.
Aplicación típica: Sistemas de bombeo de agua en edificios, cisternas, sistemas contra incendios con bombas redundantes.
Modelo disponible: Selector de Bombas 0-B1-B2-ALT, 1P, 16A, Rishabh (Cod: 2006135) — S/ 28
¿Cómo elegir el conmutador correcto?
La selección depende de tres factores principales:
- Corriente nominal: Elige un conmutador con capacidad igual o superior a la corriente máxima del circuito. Si tu circuito consume 80A, necesitas un conmutador de 100A como mínimo.
- Número de polos: 1P para circuitos monofásicos simples. 2P para monofásico con neutro. 3P para trifásico sin neutro. 4P para trifásico con neutro.
- Función requerida: Transferencia entre fuentes → conmutador de línea. Selección manual/auto → M-O-A. Cambio de giro → inversor. Velocidades → multistep.
Preguntas frecuentes
¿Los conmutadores Rishabh incluyen placa de señalización? Sí, todos los conmutadores Rishabh que distribuimos en SOLEJ incluyen placa amarilla de señalización con las posiciones indicadas.
¿Puedo usar un conmutador de línea como interruptor general? No es recomendable. El conmutador de línea está diseñado para transferencia entre fuentes, no para corte bajo carga frecuente. Para interrupción general, usa un interruptor rotativo 0-1 dedicado.
¿Qué significa la placa amarilla? Es un estándar de identificación visual que permite al operador ver rápidamente las posiciones disponibles del conmutador. Facilita la operación segura, especialmente en emergencias.
Cotiza tu conmutador
En SOLEJ tenemos stock permanente de conmutadores Rishabh en todas las configuraciones: de línea (desde 16A hasta 200A), M-O-A, inversores de giro, selectores de pasos y selectores de bombas. Todos con placa amarilla y entrega inmediata.
